Тепла стіна у ванній та кімнаті: монтаж, потужність, безпека

Грибок у кутку ванної повертається не через ліниву витяжку. Він повертається тому, що поверхня стіни в цьому кутку холодніша за точку роси, і волога осідає на ній щоразу після душу. Витяжка забирає пару з повітря, але не гріє саму стіну, а грибку потрібна саме мокра поверхня.

Звідси й задача, яку вирішує тепла стіна: підняти температуру поверхні вище тієї межі, за якою на ній конденсується волога. Побічно виходить комфортне тепло й місце під рушник, але первинне тут інше, тому й вимоги до системи інші, ніж у теплої підлоги.

Звідки береться конденсат і чому кут вологий

Тепле повітря тримає в собі більше водяної пари, ніж холодне. Коли воно торкається холоднішої поверхні, частина пари випадає краплями. Температура, за якої це починається, називається точкою роси, і вона залежить від вологості.

Порахуймо для ванної. При 22 °C у приміщенні й вологості 80% точка роси близько 18 °C. Це означає, що будь-яка поверхня, холодніша за 18 °C, збирає на собі воду. А після душу вологість підстрибує до 90% і вище, і межа піднімається ще. Зовнішній кут, за яким вулиця, легко буває холоднішим, тому цвіте саме він, а не стіна біля кухні.

Прогрів прибирає причину, а не наслідок. Тепла стіна тримає поверхню на кілька градусів вище точки роси, конденсату немає, грибку немає з чого рости. Це працює там, де вентиляція й антисептик дають лише тимчасовий результат.

Три конструкції теплої стіни

Способів зробити стіну теплою три, і різняться вони не потужністю, а тим, під яке облицювання йдуть і скільки місця забирають.

Рішення	Під що йде	Коли підходить	Головний мінус

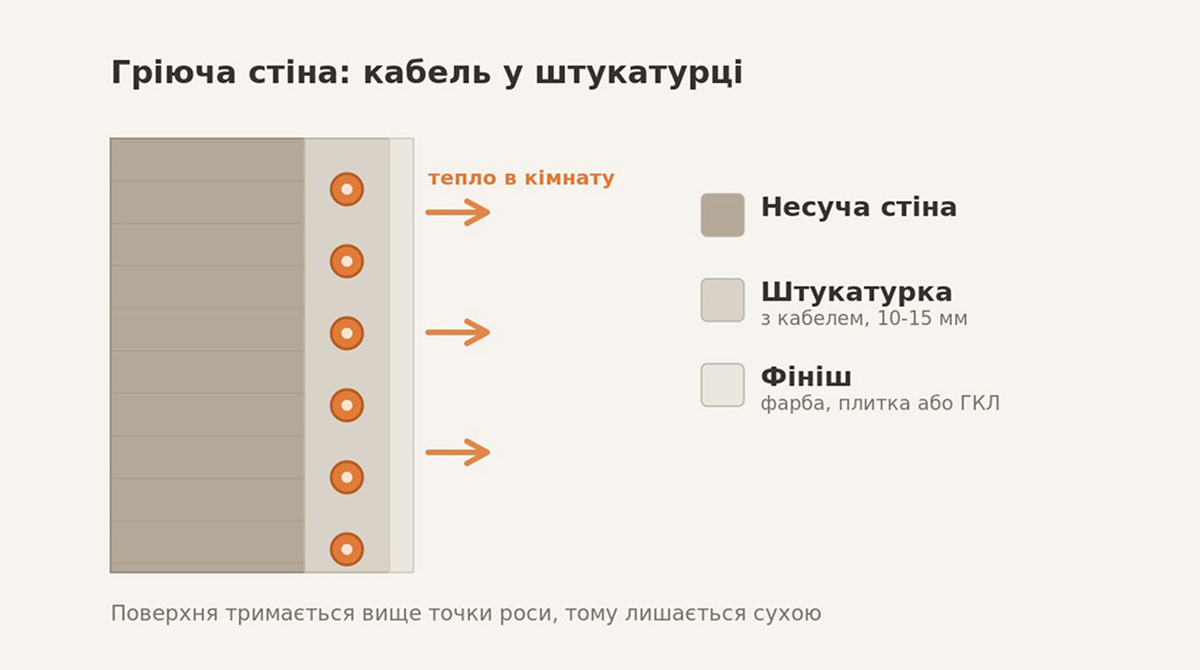

Гріючий кабель у штукатурці	Штукатурка, шпаклівка, фарба	Просушування стіни, антигрибок, стіна під фарбу	Мокрий монтаж, шар штукатурки 10-15 мм зверху
Нагрівальний мат у плитковий клей	Кахель, керамограніт	Ванна з плиткою, заміна рушникосушарки	Піднімає площину стіни приблизно на пиріг клею й плитки
Інфрачервона плівка за облицюванням	Гіпсокартон, вагонка, ламінат на стіні	Сухий монтаж без мокрих процесів, орендоване житло	Не кладеться під плитку і в клей, гірше переносить проколи

Практичний вододіл простий. Якщо фініш плитка, це мат у клей. Якщо стіна під фарбу або її треба просто просушити, це кабель у штукатурку. Якщо мокрих процесів не хочеться взагалі, це плівка під гіпсокартон, але тоді забудьте про кахель зверху.

Про плівку на стіну й стелю в нас є окрема стаття з кроком кріплення за виробниками й лімітом терморегулятора. Тут зупинимось на тому, що специфічне саме для стіни у вологому приміщенні.

Скільки потужності закладати під задачу

Потужність настінної системи рахують не за площею кімнати, а за тим, що саме вона має робити. Одне діло тримати стіну сухою, інше опалювати кімнату вертикальною поверхнею.

Для гріючого кабелю орієнтири такі: близько 140-180 Вт/м², якщо стіна працює додатковим джерелом тепла, і 180-220 Вт/м² для холодної зовнішньої стіни, з якої тепло активно тікає. Питома потужність самого кабелю зазвичай 10-20 Вт на погонний метр, крок укладання підбирають під потрібні ват на квадрат. Інфрачервона плівка на вертикаль іде щільніша, 220 або 400 Вт/м², бо стіна віддає тепло гірше за підлогу.

Точного державного нормативу «стільки ват на настінну систему» немає, на відміну від нормованих температур поверхні. Тому будь-хто, хто називає одну цифру без прив'язки до того, гріється стіна для сухості чи для опалення, називає її навмання. Реальне число дає розрахунок тепловтрат конкретної стіни.

Куди ставити датчик на вертикальній поверхні

Стіна прогрівається нерівномірно. Тепле повітря йде вгору вздовж поверхні, тому верх стіни виходить теплішим за низ на кілька градусів. У підлозі цієї проблеми немає, а на вертикалі вона визначає, куди ставити датчик.

Робоче правило: датчик приблизно на висоті двох третин стіни, ближче до верху, але не в найгарячішій точці під стелею, і строго між витками кабелю, а не впритул до нього. Поставите внизу, система грітиме довше, ніж треба, і верх перегріється. Поставите під стелею, вимкнеться зарано, і низ лишиться сирим.

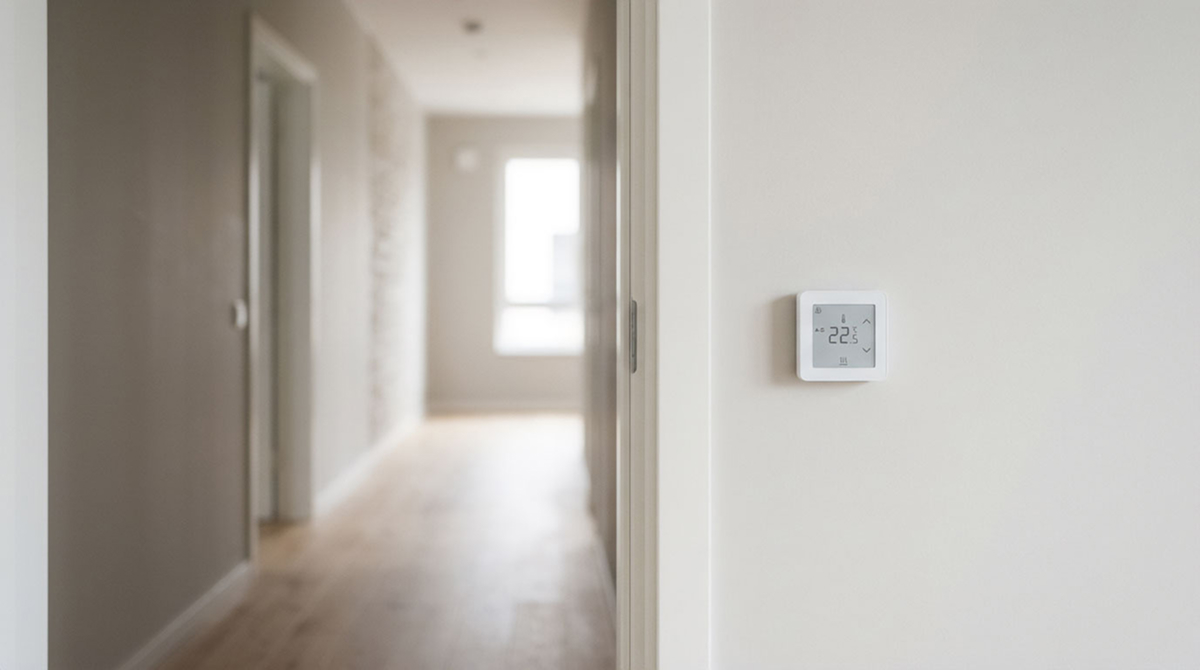

Для кабелю датчик заводять у гофрі зі штробою, щоб можна було замінити, не розбиваючи стіну. Під плівкою гофри немає, тому датчиків ставлять два, робочий і резервний. Сам терморегулятор у ванній не місце: його виносять у передпокій або сусідню кімнату, бо прилад не розрахований на пряму вологу.

Електрика у ванній: що вимагає ПУЕ

Ванна за класифікацією це вологе приміщення з підвищеною небезпекою, і нагрівач у стіні тут працює в умовах, до яких звичайна проводка не пристосована. Кілька вимог не обговорюються.

• Живлення через ПЗВ з порогом спрацювання 30 мА. Це стосується будь-якої електрики у ванній, а нагрівального елемента в мокрій стіні тим паче
• Окрема лінія від щитка з автоматом, а не гілка від розетки чи освітлення. Нагрівальна система тримає постійне навантаження, і стара розводка на нього не розрахована
• Захисне заземлення й екран нагрівального елемента. Кабель для вологих зон має екрануючу оболонку, підключену на землю, саме тому не можна брати перший-ліпший кабель
• Зонування за відстанню до джерела води. У зоні прямого контакту з водою електрику не ведуть узагалі, монтаж нагрівача починається далі від ванни чи піддону

Ці пункти зводять докупи рідко, бо в статтях про теплу підлогу вони згадуються окремо від настінних систем. Для стіни у ванній вони всі діють одночасно.

Зовнішня стіна: чому спершу утеплення, потім обігрів

Тут ховається помилка, яка коштує дорого. Здається логічним нагріти саме холодну зовнішню стіну зсередини, адже вона й цвіте. Але якщо гріти її без зовнішнього утеплення, точка роси зміщується в товщу стіни.

Механізм такий. Поки стіна холодна рівномірно, волога осідає на внутрішній поверхні, її видно, з нею борються. Коли внутрішній бік нагрітий, а зовнішній лишається холодним, зона конденсації переходить усередину кладки, туди, де її не видно. Волога накопичується в матеріалі, взимку замерзає й поступово руйнує стіну, а грибок отримує сховане живлення.

Тому послідовність для зовнішньої стіни така: спочатку утеплення ззовні, яке виносить точку роси в утеплювач за межі кімнати, і лише потім внутрішній обігрів. Якщо утеплити ззовні неможливо, тепла стіна зсередини стає компромісом, який тримає поверхню сухою, але вимагає уважності до вологості в самій кладці. На внутрішній перегородці цього питання немає взагалі: обидва боки в теплій квартирі.

Чого не можна після того, як стіну закрили

Нагрівальний елемент лежить під штукатуркою або облицюванням, і кілька дій виводять його з ладу миттєво.

• Свердлити стіну навмання. Перед тим як закрити систему, розташування витків або смуг фотографують і замальовують. Полиця, повішена без цієї карти, пробиває кабель, і секція гине
• Вмикати одразу після монтажу. Мокрому пирогу треба дати набрати міцність, орієнтир не раніше ніж через тиждень, точний строк у паспорті клею чи штукатурки. Сухий монтаж під плівку цього обмеження не має
• Ставити меблі й вішати килими впритул. Шафа, притиснута до теплої стіни, працює теплоізолятором: тепло не йде в кімнату, а накопичується й перегріває елемент
• Закривати плівку штукатуркою чи плиткою. Плівка розрахована тільки на сухий монтаж під листовий матеріал, у клей і розчин її не кладуть

Ще один нюанс для кабелю: гіпсова штукатурка проводить тепло гірше за цементну, і над кабелем може давати локальний перегрів. Перед вибором суміші це варто звірити з паспортом конкретного кабелю.

Що вибрати під вашу ситуацію

Якщо стіна у ванній під плиткою й потрібне тепло плюс сухий кут, беріть нагрівальний мат у плитковий клей із датчиком і терморегулятором за межами ванної. Це заміна рушникосушарки, яка не займає місця.

Якщо мета просушити сиру стіну під фарбу й прибрати грибок, працює гріючий кабель у штукатурці, а на зовнішній стіні спершу треба утеплення ззовні. Якщо мокрих процесів не хочеться або житло орендоване, лишається плівка під гіпсокартон, зі свідомою відмовою від кахлю зверху.
