Інфрачервона плівка на стіну і стелю: монтаж, потужність, обмеження

Плівка на підлозі й та сама плівка на стіні відрізняються не монтажем, а тим, що заважає їм гріти. Підлозі не заважає нічого: людина стоїть просто на ній. Стіну наполовину закриває шафа, диван і картина. Стелю не закриває ніщо, зате вона найдалі від людини й гріє її під найгіршим кутом.

Звідси й уся практика: інфрачервона плівка на стіну чи стелю монтується там, де підлогу розкривати не можна або не має сенсу. Орендована квартира, свіжий ламінат, підлога з підігрівом сусіда знизу, кімната, де вже все зроблено. Рішення робоче, але з обмеженнями, про які варто знати до покупки.

Куди плівка гріє ефективніше

За віддачею тепла поверхні шикуються так: підлога, потім стіна, потім стеля. Причина проста і не має стосунку до якості плівки. Нагріта підлога віддає тепло і випромінюванням, і конвекцією: тепле повітря від неї йде вгору й перемішує кімнату. Нагріта стеля конвекції майже не дає, бо тепле повітря під нею і залишається. Працює здебільшого пряме випромінювання вниз.

Через це для стін і стелі беруть плівку більшої питомої потужності, ніж для підлоги. Типова підлогова плівка це 150-220 Вт/м². Для настінного й стельового монтажу застосовують 220-400 Вт/м², конкретне значення залежить від площі, яку вдається зайняти, і від тепловтрат кімнати.

Є ще й висота. Приблизно від 2,5 метра стельовий обігрів починає розчаровувати: тепло збирається вгорі, а вниз доходить лише випромінювання, і відчуття «тепло десь там, а не тут» стає помітним. У стандартній квартирі з двома з половиною метрами це працює нормально, у будинку з високою стелею стеля вже потребує підвищеної потужності.

Але «ефективніше» на папері й «краще у вашій квартирі» це різні речі. Стеля програє стіні за фізикою, і водночас часто виграє на практиці, бо стелю ніхто не заставляє меблями.

Крім житлових кімнат, плівку на вертикальних і стельових поверхнях ставлять на балконах, у ванних для сушіння рушників і проти запотівання дзеркал, у теплицях для високорослих рослин, у брудерах для птиці, у сушильних камерах і в інфрачервоних саунах. Тобто скрізь, де підлогу зайняти неможливо або гріти треба не підлогу.

Меблі, які з'їдають половину обігріву

Плівка під шафою не гріє кімнату. Вона гріє шафу, а тепло, яке не має куди піти, залишається в конструкції стіни. Це не аварія, але це оплачена електроенергія, яка не дійшла до людини.

Тому монтажні інструкції вимагають, щоб плівка займала не менше 70% площі поверхні, на яку її кладуть. Якщо у вас стіна три метри, з якої два займає шафа-купе, потрібної площі там просто немає. У такій кімнаті стеля стає єдиним варіантом, навіть попри нижчу віддачу.

Просте правило перед покупкою: подивіться на стіну і подумки приберіть із неї все, що не рухається роками. Те, що лишилось, і є вашою реальною площею обігріву.

Підкладка, без якої половина тепла йде в стіну

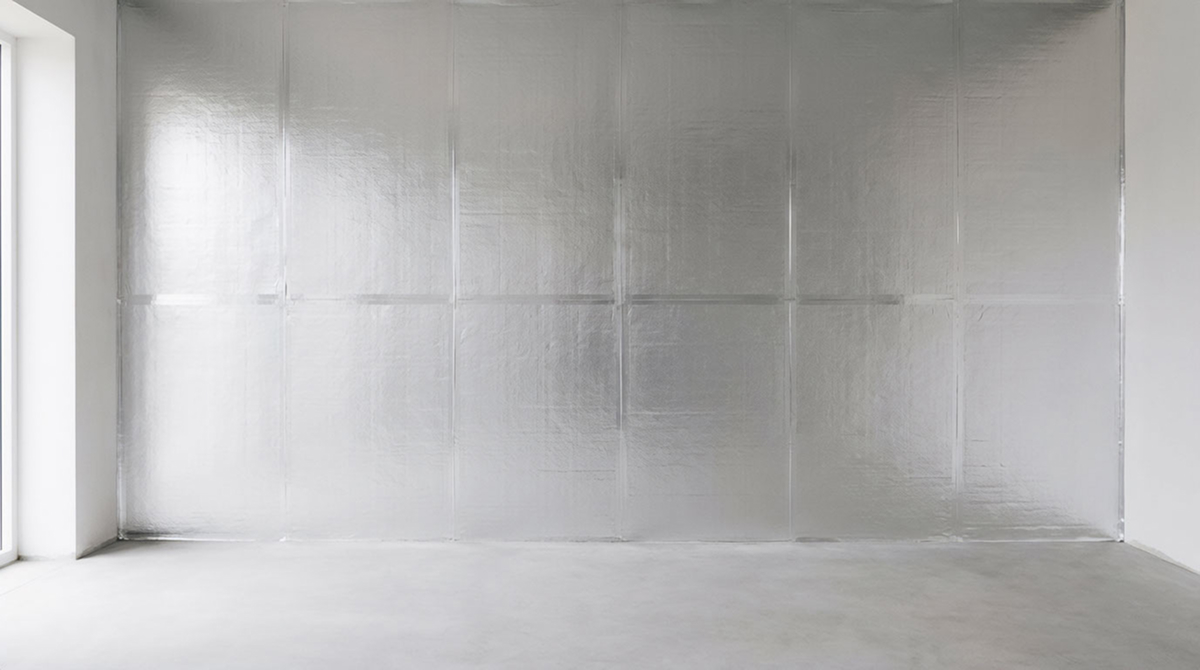

Плівка гріє однаково в обидва боки. Без теплоізоляційної підкладки під нею значна частина тепла піде в саму стіну, а не в кімнату.

Тут є нюанс, який вирішує, скільки ви заплатите. На зовнішній стіні або на стелі підкладка обов'язкова: тепло, що пішло в конструкцію, іде на вулицю або до сусідів зверху й повертається до вас лише рахунком. А от на внутрішній перегородці без неї можна обійтися: тепло все одно залишається в межах квартири, просто гріє сусідню кімнату.

Друга функція підкладки суто механічна. Вона працює ущільнювачем і притискає плівку до фінішного покриття, а без щільного контакту тепловіддача падає.

Окремий сценарій, про який рідко думають: плівку ставлять на сиру стіну не для опалення, а щоб просушити конструкцію в міжсезоння і не дати розвинутися грибку. У цьому випадку підкладка не потрібна навмисно, бо гріти треба саме стіну.

Верх стіни завжди гарячіший за низ

Тепле повітря йде вгору, і плівка на вертикальній поверхні гріється нерівномірно. При висоті смуги близько двох метрів верхня частина виявляється тепліша за нижню приблизно на 5-10 градусів.

Практичний наслідок стосується датчика. Поставите його внизу, і терморегулятор бачитиме заниження: система працюватиме довше, ніж потрібно, а верх стіни перегріватиметься. Поставите вгорі, і система вимикатиметься зарано, низ кімнати залишиться холодним. Робочий компроміс це приблизно 75% висоти плівки, ближче до верху, але не в найгарячішій точці.

І одразу про змінність. Датчик у стіні під гіпсокартоном замінити важко, тому закладають два: робочий і резервний. Коштує це кілька сотень гривень на етапі монтажу проти розібраної обшивки через рік.

Що дає кожна характеристика плівки

Характеристика	Типове значення	Що це означає на практиці
Питома потужність	220-400 Вт/м² для стін і стелі	Чим вища, тим менша площа потрібна, але тим швидше впираєтесь у ліміт терморегулятора
Мінімальне покриття поверхні	від 70% площі	Менше покриття означає, що кімната не набере температуру навіть за правильної потужності
Відступ від периметра	10-40 см	Захищає плівку від пошкодження кріпленнями й дає місце під проводку
Зазор до натяжної стелі	не менше 45-50 мм	Без зазору полотно перегрівається й провисає, це найчастіша причина скарг
Тип нагрівального шару	суцільний карбоновий	Суцільна плівка ріжеться по лініях розрізу і не втрачає секцію, якщо пошкоджено край
Реальне споживання	нижче за пікову потужність	Термостат вимикає систему після виходу на температуру, тому середнє споживання значно менше паспортного піку

Скільки плівки потягне один терморегулятор

Про це не пише майже ніхто, а впираються в це всі, хто вирішив закрити плівкою цілу стелю.

Побутовий терморегулятор комутує приблизно 3,2 кВт. Порахуйте самі: при плівці 220 Вт/м² це близько 15 м² покриття, при 400 Вт/м² уже близько 8 м². Кімната на 18 квадратів зі стельовим обігрівом у ці 15 м² не вміщається. Отже, або два терморегулятори з розділенням на зони, або магнітний пускач, через який працює одна лінія.

Далі йде питання проводки. Три кіловати на одній лінії це не те навантаження, яке витримає стара алюмінієва розводка радянської квартири. Окрема лінія з автоматом і ПЗВ тут не перестраховка.

Порядок дій перед покупкою

Порахувати треба чотири речі, і саме в такій послідовності. Якщо збитися з порядку, доведеться перерахувати все з початку.

• Виміряти вільну площу поверхні, віднявши все, що затуляється меблями назавжди. Це база для всіх подальших розрахунків
• Перевірити, чи проходить ця площа поріг у 70% від поверхні. Якщо не проходить, обирати іншу поверхню або комбінувати стіну зі стелею
• Помножити площу на питому потужність і звірити результат із лімітом терморегулятора. Перевищення означає розділення на зони
• Оцінити стан проводки під отримане навантаження й закласти окрему лінію

Основа під плівкою має бути рівною і сухою. Нерівність під тонким матеріалом означає точковий контакт і локальний перегрів у цій точці, а волога в стіні означає ризик для ізоляції контактних з'єднань.

Куди можна свердлити, а куди ні

Плівка кріпиться механічно, і тут є єдине правило, порушення якого вбиває секцію одразу.

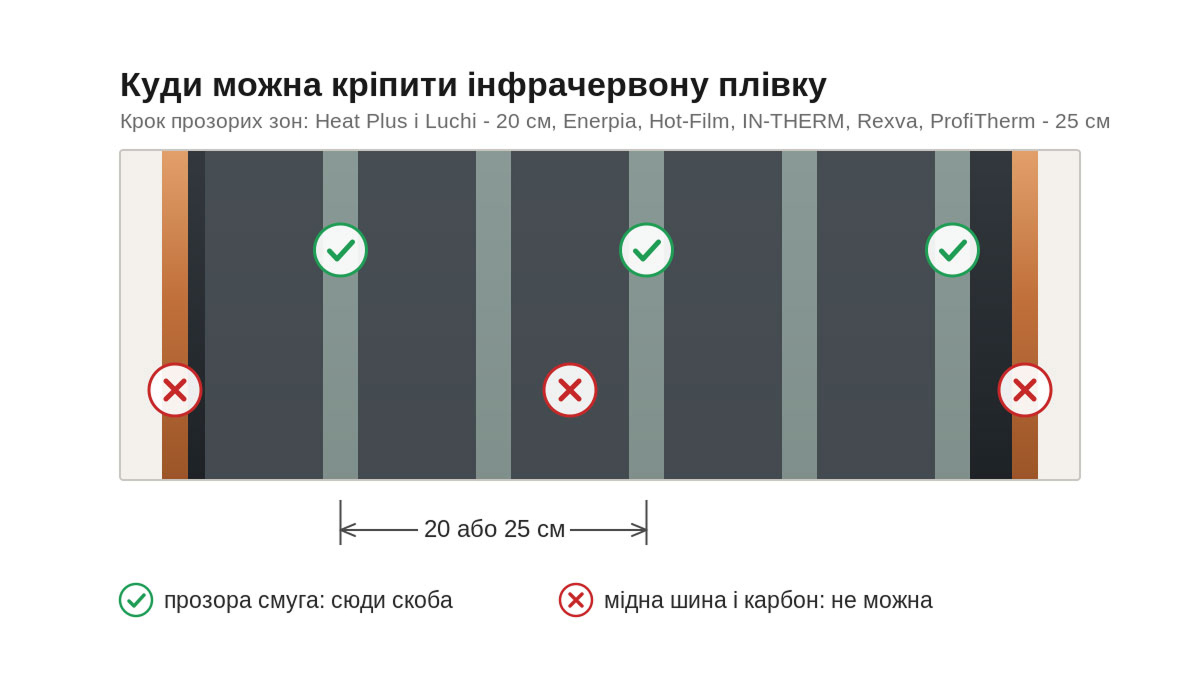

Якщо подивитися на плівку проти світла, видно прозорі поперечні смуги, які йдуть через рівні проміжки. Це місця розрізу, і вони ж єдині місця, куди можна заганяти скобу, цвях чи дюбель. По краях, ліворуч і праворуч від мідних шин, теж є білі поля шириною близько півтора сантиметра, за них зручно фіксувати контур.

Крок між прозорими смугами залежить від виробника, і це варто звірити до того, як розмічати кріплення:

Виробник плівки	Крок відрізу й кріплення
Heat Plus, Luchi	20 см
Enerpia, Hot-Film, IN-THERM, Rexva, ProfiTherm	25 см

Різниця здається дрібною, поки не почнете розмічати стіну під конкретну висоту: на двох метрах це десять точок кріплення проти восьми, і смуга або лягає рівно, або доводиться підрізати останній відрізок не по лінії.

Крізь мідні шини й карбонові смуги кріпити не можна ніде і нічим. Смуги плівки укладають встик, нахлест виключений.

Ще два правила з тієї ж категорії. Дроти живлення не повинні проходити за плівкою, інакше вони опиняються в зоні нагріву. І з'єднання краще паяти: кліпси розраховані на спеціальний інструмент, а обтиснуті пасатижами дають поганий контакт, який згодом гріється.

Чим накривати і чому зазор має значення

Поверх плівки йде гіпсокартон, OSB, вагонка або ламінат. Керамічна плитка теоретично найкраща за теплопровідністю, але закріпити її вертикально так, щоб вона не спиралася на плівку, складно.

Головне правило звучить контрінтуїтивно для тих, хто чув про зазори: фінішне покриття має прилягати до плівки вплотну. Кожен міліметр повітря між ними це тепловий опір, і чим більший зазор, тим гірше тепло йде в кімнату. На каркасній стіні це означає, що площина під плівкою має бути в один рівень з каркасом, інакше після обшивки залишиться порожнина.

Друге правило: обшивку кріплять до основи, а не крізь плівку. Плівка не є несучою конструкцією, і саморіз, який тримає гіпсокартон, не повинен проходити через нагрівальний шар.

Виняток, через який виникає плутанина, це натяжна стеля. Полотно з ПВХ не можна притискати до нагрівача: тут навпаки потрібен зазор не менше 45-50 мм, інакше полотно поведе. Тобто правило «вплотну» діє для жорсткої обшивки, а для натяжного полотна діє протилежне.

Обмеження, про які мовчать продавці

• Плівка не кладеться в плитковий клей і не заливається стяжкою. Це матеріал сухого монтажу, під плитку йде кабель або мат, і замінити одне іншим не вийде
• Свердлити стіну після монтажу не можна ніде, крім зон, які ви самі задокументували фотографіями до зашивання. Полиця, повішена навмання, вбиває секцію
• Стеля з плівкою вимагає жорсткого дотримання зазору до натяжного полотна, інакше полотно поводиться
• Механічний натиск плівка переносить гірше за кабель, тому під навантажені ділянки її не проектують

Коли дешевше поставити конвектор

Чесна межа застосування виглядає так. Плівка на стіні чи стелі виправдана, коли потрібне рівномірне м'яке тепло без сушіння повітря, коли немає місця під прилад, і коли поверхня вільна.

Якщо ж мета просто догріти кімнату на пару градусів у міжсезоння, а стіна заставлена, то конвектор обійдеться дешевше і за приладом, і за монтажем. Плівка виграє на постійному режимі й на великих вільних площах, а не на епізодичному підігріві маленької кімнати.

Ще один сценарій, де плівка виграє впевнено: приміщення з високою стелею, де конвектор гріє переважно повітря під стелею. Тут стельове випромінювання дає тепло саме там, де людина, а не там, де його ніхто не відчує.

Окремо про безпеку, бо питання виникає в кожної другої людини. Робоча температура поверхні ІЧ плівки на стелю лишається в межах кількох десятків градусів, а сам матеріал розрахований на значно вищий нагрів без руйнування. Ризик тут не в випромінюванні, а в монтажі: пошкоджена ізоляція контакту, затиснута шафою секція або відсутній зазор під натяжним полотном. Тобто відповідальність за безпеку майже повністю лежить на якості монтажу, а не на самій технології.

Якщо не впевнені, скільки вільної площі у вас реально є, порахуйте її й напишіть нам розміри стіни або стелі разом із розташуванням меблів. Підберемо потужність під конкретну кімнату й скажемо, чи вистачить одного терморегулятора.
